با پیشرفت سیستمهای الکترونیکی خودرو، تشخیص عیب دیگر مانند گذشته تنها با تجربه مکانیک امکانپذیر نیست. امروزه تقریباً تمامی خودروهای انژکتوری به واحد کنترل الکترونیکی یا ECU مجهز هستند که عملکرد بخشهای مختلف خودرو را کنترل و پایش میکند. هرگونه اختلال در عملکرد سنسورها، عملگرها و سیستمهای کنترلی توسط ECU شناسایی شده و به صورت کد خطا یا DTC ذخیره میشود.
در چنین شرایطی دستگاه دیاگ به یکی از مهمترین ابزارهای تعمیرگاهی تبدیل شده است. دستگاه دیاگ به تعمیرکار کمک میکند تا در کوتاهترین زمان ممکن محل بروز مشکل را شناسایی کرده و هزینه و زمان عیبیابی را کاهش دهد.

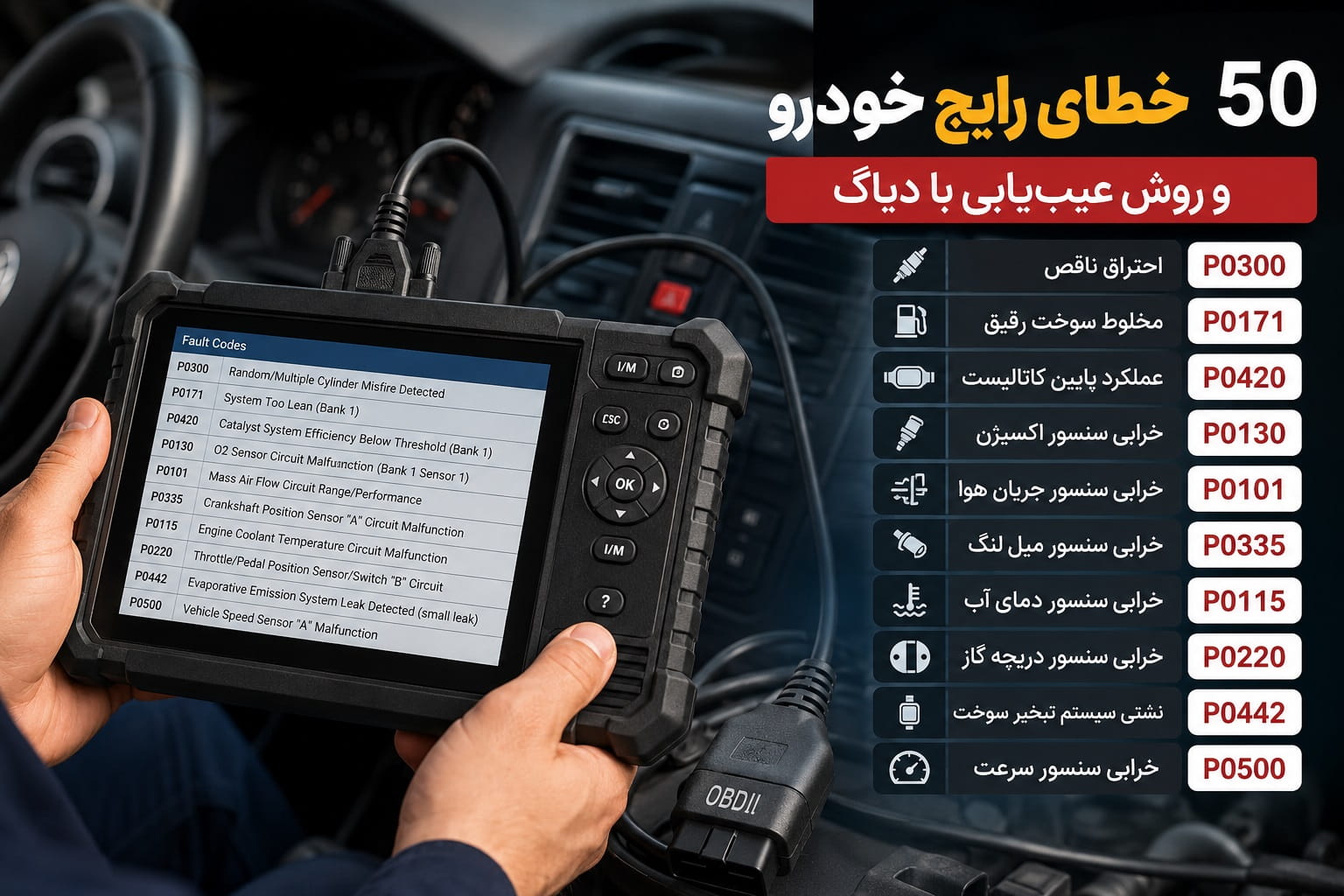

در این مقاله با 50 مورد از رایجترین خطاهای خودرو، علائم هر خطا، علت ایجاد آن و روش عیبیابی با دستگاه دیاگ آشنا خواهید شد.
دستگاه دیاگ چیست؟
دیاگ یا Diagnostic Tool دستگاهی است که از طریق درگاه OBD خودرو به ECU متصل میشود و اطلاعات مختلفی از جمله:
- کدهای خطا
- پارامترهای لحظهای موتور
- وضعیت سنسورها
- عملکرد عملگرها
- اطلاعات گیربکس
- سیستم ABS
- ایربگ
را نمایش میدهد.
استفاده از دستگاه دیاگ باعث میشود فرآیند تشخیص عیب با دقت بسیار بیشتری انجام شود و از تعویض غیرضروری قطعات جلوگیری گردد.
کد خطای خودرو چیست؟
هر خطا در ECU با یک کد مشخص ذخیره میشود.
نمونه:
P0300
حرف اول نشاندهنده نوع سیستم است:
- P : سیستم پیشرانه (Powertrain)
- B : بدنه خودرو (Body)
- C : شاسی (Chassis)
- U : شبکه ارتباطی خودرو
اعداد بعدی نوع و محل خطا را مشخص میکنند.
خطاهای مربوط به احتراق موتور
1. خطای P0300
معنی خطا
احتراق نامنظم در یک یا چند سیلندر
علائم
- لرزش موتور
- ریپ زدن
- کاهش شتاب
- روشن شدن چراغ چک
روش عیبیابی
- بررسی شمعها
- بررسی وایرها
- تست کویل
- بررسی فشار سوخت
- کنترل انژکتورها
2. خطای P0301
معنی خطا
احتراق ناقص سیلندر شماره 1
دلایل
- خرابی شمع
- خرابی کویل
- خرابی انژکتور
تست با دیاگ
در بخش Misfire Counter تعداد احتراق ناقص سیلندر اول را بررسی کنید.
3. خطای P0302
احتراق ناقص سیلندر شماره 2
بررسی
- شمع سیلندر دوم
- انژکتور
- کمپرس موتور
4. خطای P0303
احتراق ناقص سیلندر شماره 3
روش عیبیابی
- تست کمپرس
- تست جرقه
- بررسی نشتی هوا
5. خطای P0304
احتراق ناقص سیلندر شماره 4
راهکار
ابتدا شمع و کویل سیلندر چهارم را با سیلندر سالم جابهجا کنید و نتیجه را در دیاگ مشاهده نمایید.
خطاهای سنسور اکسیژن
6. خطای P0130
معنی
اختلال در عملکرد سنسور اکسیژن
علائم
- افزایش مصرف سوخت
- بوی خامسوزی
- کاهش توان موتور
روش عیبیابی
- بررسی ولتاژ سنسور
- کنترل سیمکشی
- بررسی نشتی اگزوز
7. خطای P0133
معنی
کند شدن پاسخ سنسور اکسیژن
دلایل
- فرسودگی سنسور
- آلودگی سطح سنسور
8. خطای P0136
خرابی سنسور اکسیژن بعد از کاتالیست
راهکار
مقایسه دادههای سنسور اول و دوم در دستگاه دیاگ
خطاهای سیستم سوخترسانی
9. خطای P0171
معنی
مخلوط سوخت و هوا بیش از حد رقیق است
علائم
- لرزش موتور
- بد کار کردن خودرو
- افت توان
بررسی
- نشتی منیفولد
- خرابی سنسور MAF
- ضعف پمپ بنزین
10. خطای P0172
معنی
سوخت بیش از حد غنی
علائم
- دود سیاه
- افزایش مصرف سوخت
عیبیابی
- بررسی انژکتورها
- بررسی سنسور اکسیژن
- کنترل فشار سوخت
11. خطای P0190
اختلال در سنسور فشار سوخت
روش تست
مشاهده فشار ریل سوخت در پارامترهای زنده دیاگ
12. خطای P0087
فشار پایین سوخت
دلایل
- خرابی پمپ بنزین
- گرفتگی فیلتر سوخت
- خرابی رگلاتور
خطاهای سنسورهای موتور
13. خطای P0335
معنی
خرابی سنسور دور موتور
علائم
- روشن نشدن خودرو
- خاموش شدن ناگهانی
تست
بررسی دور موتور هنگام استارت در دستگاه دیاگ
14. خطای P0340
معنی
خرابی سنسور میل سوپاپ
علائم
- بد استارت خوردن
- افت توان موتور
15. خطای P0100
معنی
خرابی سنسور MAF
علائم
- مصرف سوخت بالا
- کاهش شتاب
عیبیابی
- تمیز کردن سنسور
- کنترل سیمکشی
16. خطای P0105
خرابی سنسور MAP
راهکار
مقایسه فشار منیفولد با شرایط واقعی موتور
17. خطای P0115
خرابی سنسور دمای آب
علائم
- روشن شدن دائم فن
- مصرف سوخت بالا
18. خطای P0120
خرابی سنسور دریچه گاز
بررسی
- مقدار TPS در دیاگ
- سیمکشی دریچه گاز
19. خطای P0220
خرابی سنسور پدال گاز
علائم
- گاز نخوردن خودرو
- ورود به حالت اضطراری
20. خطای P0505
خرابی استپر موتور یا کنترل دور آرام
علائم
- نوسان دور موتور
- خاموش شدن خودرو در حالت درجا
خطاهای سیستم خنککننده
21. خطای P0217
دمای بیش از حد موتور
دلایل
- کمبود آب رادیاتور
- خرابی ترموستات
- خرابی واترپمپ
22. خطای P0480
خرابی رله فن
روش تست
فعالسازی فن از طریق دستگاه دیاگ
23. خطای P0481
اختلال در دور دوم فن
بررسی
- رله
- سیمکشی
- مقاومت فن
خطاهای کاتالیست و آلایندگی
24. خطای P0420
کاهش راندمان کاتالیست
علائم
- چراغ چک
- افت توان موتور
بررسی
- سنسور اکسیژن
- سلامت کاتالیست
25. خطای P0430
راندمان پایین کاتالیست بانک دوم
روش تست
مقایسه سیگنال سنسورهای اکسیژن
خطاهای سیستم تبخیر سوخت (EVAP)
26. خطای P0440
اختلال در سیستم EVAP
27. خطای P0442
نشتی کوچک در سیستم بخارات بنزین
28. خطای P0455
نشتی بزرگ در سیستم EVAP
29. خطای P0456
نشتی بسیار جزئی بخارات سوخت
30. خطای P0446
خرابی شیر کنترل EVAP
خطاهای گیربکس اتوماتیک
31. خطای P0700
خطای عمومی گیربکس اتوماتیک
32. خطای P0715
خرابی سنسور سرعت ورودی گیربکس
33. خطای P0720
خرابی سنسور سرعت خروجی گیربکس
34. خطای P0730
نسبت دنده نامناسب
35. خطای P0740
خرابی مبدل گشتاور گیربکس
خطاهای ABS
36. خطای C0035
خرابی سنسور چرخ جلو چپ
37. خطای C0040
خرابی سنسور چرخ جلو راست
38. خطای C0045
خرابی سنسور چرخ عقب چپ
39. خطای C0050
خرابی سنسور چرخ عقب راست
40. خطای C0110
خرابی پمپ ABS
خطاهای سیستم ایربگ
41. خطای B1000
خطای واحد کنترل ایربگ
42. خطای B1001
خرابی مدار ایربگ راننده
43. خطای B1002
خرابی ایربگ سرنشین
44. خطای B1015
خرابی سنسور ضربه
45. خطای B1020
خرابی کمربند پیشکشنده
خطاهای ارتباطی ECU
46. خطای U0100
قطع ارتباط ECU با سایر واحدها
47. خطای U0121
قطع ارتباط با ABS
48. خطای U0140
قطع ارتباط با BCM
49. خطای U0155
قطع ارتباط با صفحه کیلومتر
50. خطای U1000
اختلال در شبکه CAN BUS
نکات مهم هنگام عیبیابی با دستگاه دیاگ
دستگاه دیاگ یکی از قدرتمندترین ابزارهای تشخیص عیب خودرو است، اما استفاده نادرست از آن میتواند باعث تشخیص اشتباه و حتی تعویض بیدلیل قطعات شود. بسیاری از تعمیرکاران تازهکار تصور میکنند مشاهده یک کد خطا به معنای خرابی قطعه مربوطه است، در حالی که در بسیاری از موارد منشأ اصلی مشکل در بخش دیگری از خودرو قرار دارد. به همین دلیل رعایت اصول صحیح عیبیابی اهمیت بسیار زیادی دارد.
1. هر کد خطا به معنای خرابی قطعه نیست
یکی از رایجترین اشتباهات این است که پس از مشاهده یک کد خطا، بلافاصله قطعه مربوطه تعویض شود.
به عنوان مثال:
- خطای P0130 به سنسور اکسیژن اشاره میکند.
- اما ممکن است علت اصلی:
- خرابی سیمکشی
- سولفاته شدن سوکت
- نشتی اگزوز
- خرابی ECU
باشد.
بنابراین قبل از تعویض قطعه باید تمامی عوامل مرتبط بررسی شوند.
2. خطاهای ذخیره شده و فعال را از هم تفکیک کنید
در دستگاه دیاگ معمولاً دو نوع خطا مشاهده میشود:
Stored Fault
خطاهایی که در گذشته رخ دادهاند و در حافظه ECU ذخیره شدهاند.
Active Fault
خطاهایی که در همان لحظه در خودرو وجود دارند.
در بسیاری از موارد ممکن است خطایی مربوط به چند ماه قبل در حافظه ECU باقی مانده باشد اما اکنون هیچ مشکلی در خودرو وجود نداشته باشد. بنابراین ابتدا باید تشخیص دهید که خطا فعال است یا صرفاً در حافظه ذخیره شده است.
3. از پارامترهای زنده (Live Data) استفاده کنید
یکی از مهمترین قابلیتهای دستگاه دیاگ مشاهده اطلاعات لحظهای سنسورها است.
مواردی مانند:
- دمای آب موتور
- فشار منیفولد
- موقعیت دریچه گاز
- ولتاژ سنسور اکسیژن
- فشار سوخت
- دور موتور
را میتوان به صورت زنده مشاهده کرد.
برای مثال ممکن است سنسور دمای آب هیچ خطایی ثبت نکرده باشد اما عدد نمایش داده شده در Live Data غیرمنطقی باشد. در این حالت میتوان خرابی سنسور را تشخیص داد.
4. وضعیت باتری را بررسی کنید
ضعیف بودن باتری میتواند باعث ایجاد خطاهای متعدد و گمراهکننده شود.
علائم باتری ضعیف:
- افت ولتاژ هنگام استارت
- روشن شدن چراغ چک
- ثبت خطاهای ارتباطی متعدد
قبل از هرگونه عیبیابی حرفهای بهتر است ولتاژ باتری اندازهگیری شود.
مقادیر استاندارد:
- خودرو خاموش: حدود 12.6 ولت
- خودرو روشن: بین 13.5 تا 14.5 ولت
5. سیمکشی و اتصالات را فراموش نکنید
بخش بزرگی از خطاهای ثبت شده در خودرو مربوط به مشکلات سیمکشی است.
مواردی مانند:
- قطعی سیم
- اتصال بدنه
- زنگزدگی سوکت
- شل شدن کانکتورها
میتوانند دقیقاً همان علائم خرابی سنسور را ایجاد کنند.
به همین دلیل همیشه قبل از تعویض قطعات، مسیر سیمکشی بررسی شود.
6. Freeze Frame را بررسی کنید
بسیاری از دستگاههای دیاگ حرفهای اطلاعاتی به نام Freeze Frame ذخیره میکنند.
این اطلاعات نشان میدهد خطا در چه شرایطی رخ داده است:
- دور موتور
- سرعت خودرو
- دمای موتور
- بار موتور
- ولتاژ باتری
بررسی این اطلاعات به تشخیص سریعتر علت اصلی مشکل کمک میکند.
7. فقط به یک خطا توجه نکنید
گاهی یک خرابی باعث ایجاد چندین کد خطا میشود.
برای مثال خرابی سنسور دور موتور میتواند منجر به:
- خطای احتراق ناقص
- خطای سنسور میل سوپاپ
- خطای انژکتورها
شود.
بنابراین باید تمامی خطاها به صورت مجموعهای تحلیل شوند.
8. پس از تعمیر، خطاها را پاک کنید
پس از رفع مشکل:
- حافظه خطاها را پاک کنید.
- خودرو را روشن کنید.
- تست رانندگی انجام دهید.
- مجدداً خطاها را بررسی کنید.
اگر خطا دوباره ظاهر شد، مشکل هنوز برطرف نشده است.
9. تست عملگرها را انجام دهید
بسیاری از دستگاههای دیاگ حرفهای امکان فعال کردن قطعات مختلف خودرو را دارند.
مانند:
- فن رادیاتور
- پمپ بنزین
- انژکتورها
- دریچه گاز برقی
- کویلها
این قابلیت کمک میکند بدون باز کردن قطعات از سلامت آنها اطمینان حاصل شود.
10. همیشه از جدیدترین نرمافزار دیاگ استفاده کنید
خودروسازان به طور مداوم نرمافزار ECU را بهروزرسانی میکنند.
استفاده از نسخه قدیمی دیاگ ممکن است باعث:
- نمایش اشتباه خطاها
- عدم شناسایی برخی ECUها
- خطا در برنامهریزی ECU
شود.
به همین دلیل بهروزرسانی منظم دستگاه دیاگ اهمیت زیادی دارد.
11. تست جادهای را جدی بگیرید
برخی مشکلات فقط هنگام حرکت خودرو ظاهر میشوند.
مانند:
- خطاهای گیربکس اتوماتیک
- خطاهای ABS
- مشکلات سنسور سرعت
- خطاهای مرتبط با بار موتور
بنابراین پس از تعمیر حتماً خودرو در شرایط واقعی رانندگی تست شود.
12. از تجربه و دادههای دیاگ به صورت همزمان استفاده کنید
دستگاه دیاگ یک ابزار کمکی است، نه جایگزین تجربه تعمیرکار.
یک تعمیرکار حرفهای:
- صدای موتور را بررسی میکند.
- لرزش خودرو را ارزیابی میکند.
- پارامترهای دیاگ را تحلیل میکند.
- نتایج تستهای مکانیکی را با دادههای ECU مقایسه میکند.
ترکیب تجربه فنی و اطلاعات دیاگ دقیقترین نتیجه را در عیبیابی خودرو به همراه خواهد داشت.
جمعبندی
دستگاه دیاگ یکی از مهمترین تجهیزات تعمیرگاهی مدرن است که امکان تشخیص سریع و دقیق مشکلات خودرو را فراهم میکند. آشنایی با کدهای خطا و روش صحیح عیبیابی باعث میشود تعمیرکار بتواند در زمان کمتر، عیب واقعی خودرو را پیدا کرده و از تعویض بیدلیل قطعات جلوگیری کند. خطاهای معرفی شده در این مقاله جزو رایجترین کدهای مشاهدهشده در خودروهای داخلی و خارجی هستند و شناخت آنها برای هر تعمیرکار حرفهای ضروری است.
موفقیت در عیبیابی خودرو تنها به داشتن دستگاه دیاگ وابسته نیست؛ بلکه نحوه تفسیر اطلاعات و تحلیل صحیح کدهای خطا اهمیت بیشتری دارد. بررسی پارامترهای زنده، کنترل سیمکشی، تحلیل Freeze Frame، تست عملگرها و انجام تست جادهای از مهمترین اقداماتی هستند که هر تعمیرکار حرفهای باید هنگام استفاده از دستگاه دیاگ انجام دهد. این موارد باعث کاهش زمان تعمیر، افزایش دقت عیبیابی و جلوگیری از تعویض بیمورد قطعات خواهند شد.
سوالات متداول
1. دستگاه دیاگ چیست و چه کاربردی دارد؟
دستگاه دیاگ ابزاری برای خواندن کدهای خطای ECU خودرو و بررسی عملکرد سنسورها و سیستمهای مختلف مانند موتور، ABS و گیربکس است.
2. آیا هر کد خطا به معنی خرابی قطعه است؟
خیر. بسیاری از خطاها ممکن است به دلیل سیمکشی، اتصالات یا شرایط موقت ایجاد شوند و لزوماً به معنی خرابی قطعه نیستند.
3. بعد از مشاهده خطا در دیاگ چه باید کرد؟
ابتدا باید پارامترهای زنده بررسی شود، سپس علت اصلی مشکل شناسایی شده و در نهایت اقدام به تعمیر یا تعویض قطعه انجام شود.
4. تفاوت خطای فعال و ذخیره شده چیست؟
خطای فعال در حال حاضر وجود دارد، اما خطای ذخیره شده مربوط به گذشته است و ممکن است دیگر تکرار نشود.
5. آیا بدون دیاگ هم میتوان خودرو را عیبیابی کرد؟
بله، اما دقت پایینتر است. دیاگ باعث تشخیص سریعتر و دقیقتر مشکلات میشود.
6. چرا بعد از پاک کردن خطا دوباره برمیگردد؟
این موضوع نشان میدهد مشکل اصلی هنوز برطرف نشده و فقط خطا از حافظه پاک شده است.
7. آیا دستگاه دیاگ همه خودروها را پشتیبانی میکند؟
خیر. هر دیاگ بسته به برند و نرمافزار خود از خودروهای خاصی پشتیبانی میکند.
8. مهمترین خطاهای رایج خودرو کداماند؟
خطاهای مربوط به سنسور اکسیژن، سنسور دما، سنسور دور موتور، احتراق ناقص و سیستم سوخترسانی جزو رایجترینها هستند.
